WKT и WKB

Геоинформатика I. Базы пространственных данных

Самсонов Тимофей Евгеньевич

18 сентября 2024 г.

Well-Known Text (WKT)

Well-Known Text (WKT) — формальный язык описания геометрий, который используется для

  • создания новых экземпляров геометрии;

  • конвертации экземпляров в алфавитно-цифровую текстовую форму для отображения и сериализации.

Сериализация

Преобразование состояния объекта в форму, пригодную для сохранения или передачи. Обратный процесс называется десериализацией.

WKT используется для описания не только геометрий, но также пространственных систем отсчета.

WKT является регистронезависимым: POINT, Point и point — это одно и то же.

Формальная грамматика

Алфавит

Множество неделимых (атомарных) символов

Слово

Конечный упорядоченный набор (кортеж) символов из заданного алфавита

Формальный язык

Множество конечных слов над конечным алфавитом

Синтаксис

Совокупность правил, упорядочивающих структуру предложений

Формальная грамматика

Способ формирования из алфавита языка строк (слов, словосочетаний, предложений) в соответствии с его синтаксисом

Производящее правило

Производящее правило

Правило замены символов, которое может применяться для генерации новой последовательности символов

Терминальные символы

Символы, входящие в алфавит

Нетерминальные символы

Заменяются группой терминальных символов в соответствии с производящими правилами

Форма Бэкуса-Наура (БНФ)

Форма Бэкуса-Наура (БНФ) — формальная грамматика с последовательным определением синаксических категорий через производящие правила вида:

<symbol> ::= expression

  • <symbol> — нетерминальный символ (переменная)

  • ::= — оператор замены символа слева (<symbol>) на выражение справа (expression).

  • expression — выражение, которое состоит из одной и более альтернативных последовательностей терминальных или нетерминальных символов (токенов)

  • | — символ, используемый для разделения альтернативных последовательностей в выражении expression

Угловые скобки (<>)

В нотации Бэкуса-Наура нетерминальные символы всегда заключаются в угловые скобки (<>).

Форма Бэкуса-Наура (БНФ)

БНФ базируется на следующих обозначениях:

{} Опциональный (необязательный) токен; фигурные скобки используются для обозначения и не являются частью токена
() Группировка последовательности токенов в один токен; круглые скобки используются для обозначения и не являются частью токена
* Опциональное (необязательное) использование множества экземпляров токена
| Разделитель альтернативных токенов; не включается в результат
<> Определяемый нетерминальный токен
::= Оператор, обозначающий производящее правило: левый операнд может быть заменен на правый.
Последовательность символов без обозначений представляет собой терминальный токен

Определение WKT

<empty set> ::= EMPTY
<left paren> ::= (
<right paren> ::= )
<comma> ::= ,
<period> ::= .
<decimal point> ::= .
<digit> ::= 0|1|2|3|4|5|6|7|8|9
<plus sign> ::= +
<minus sign> ::= -
<sign> ::= <plus sign> | <minus sign>
<unsigned integer> ::= (<digit>)*
<signed integer> ::= {<sign>}<unsigned integer>

Разложение целого со знаком

Определение WKT

<exact numeric literal> ::= <unsigned integer> {<decimal po int>{<unsigned integer>}}|<decimal point><unsigned integer>
<mantissa> ::= <exact numeric literal>
<exponent> ::= <signed integer>
<approximate numeric literal> ::= <mantissa>E<exponent>
<unsigned numeric literal> ::= <exact numeric literal> | <approximate numeric literal>
<signed numeric literal> ::= {<sign>}<unsigned numeric literal>
<x> ::= <signed numeric literal>
<y> ::= <signed numeric literal>
<z> ::= <signed numeric literal>
<m> ::= <signed numeric literal>

Разложение действительного числа

Определение \(2D\)-геометрий

<point> ::= <x> <y>

<point text> ::= <empty set> | <left paren>

<point> <right paren>
<point tagged text> ::= point <point text>
<linestring text> ::= <empty set> | <left paren> <point> {<comma> <point>}* <right paren>
<linestring tagged text> ::= linestring <linestring text>

<polygon text> ::= <empty set> | <left paren>

<linestring text>{<comma> <linestring text>}* <right paren>
<polygon tagged text> ::= polygon <polygon text>
<triangle tagged text> ::= triangle <polygon text>

Разложение \(2D\)-точки

Для остальных классов пустая (EMPTY) геометрия описывается аналогичным образом: LINESTRING EMPTY, POLYGON EMPTY и т.п.

Разложение \(2D\)-линии и полигона

Определение \(2D\)-геометрий

<polyhedralsurface text> ::= <empty set> | <left paren> <polygon text> {<comma> <polygon text>}* <right paren>
<polyhedralsurface tagged text> ::= polyhedralsurface <polyhedralsurface text>
<tin tagged text> ::= tin <polyhedralsurface text>

Определение \(2D\)-коллекций

<multipoint text> ::= <empty set> | <left paren>

<point text> {<comma> <point text>}* <right paren>
<multipoint tagged text> ::= multipoint <multipoint text>
<multilinestring text> ::= <empty set> | <left paren> <linestring text>{<comma> <linestring text>}* <right paren>
<multilinestring tagged text> ::= multilinestring <multilinestring text>

<multipolygon text> ::= <empty set> | <left paren>

<polygon text> {<comma> <polygon text>}* <right paren>

<multipolygon tagged text> ::=

multipolygon <multipolygon text>

Разложение \(2D\)-мульти[точки|линии]

Разложение \(2D\)-мультиполигона

Определение \(2D\)-GEOMETRYCOLLECTION

<geometry tagged text> ::=

<point tagged text> | <linestring tagged text>

| <polygon tagged text> | <triangle tagged text>

| <polyhedralsurface tagged text> | <tin tagged text>

| <multipoint tagged text> | <multilinestring tagged text>

| <multipolygon tagged text>

| <geometrycollection tagged text>
<geometrycollection text> ::= <empty set> | <left paren> <geometry tagged text> {<comma> <geometry tagged text>}* <right paren>
<geometrycollection tagged text> ::= geometrycollection <geometrycollection text>

Разложение \(2D\)-GEOMETRYCOLLECTION

Определение \(3D/4D\)-геометрий и коллекций

Идентично \(2D\) со следующими модификациями:

  • Количество координат равно числу измерений (\(3\) или \(4\))

  • После названия tagged-геометрии добавляется расширение z, m или zm:
    point z, linestring m, polygon zm.

Дополнительные измерения

  1. Стандартные геометрические операции и топологические предикаты игнорируют дополнительные измерения \(ZM\).

  2. Не существует ограничений на координату \(M\) — она, в частности, не обязана непрерывно возрастать вдоль объекта LINESTRING.

  3. Интерфейс объектов с \(M\)-геометрией содержит дополнительные методы LocateAlong() и LocateBetween().

Метод Назначение
LocateAlong(m) Возвращает производную геометрическую коллекцию, которая соответствует m
LocateBetween(m1, m2) Возвращает производную геометрическую коллекцию, которая соответствует отрезку [m1, m2]

Дополнительные измерения

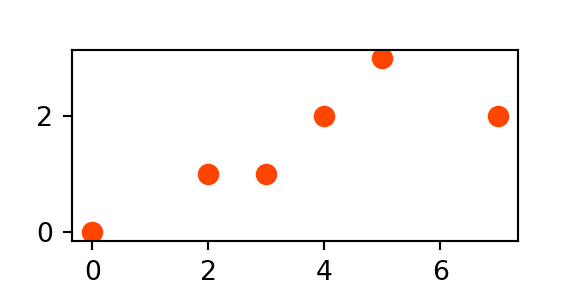

Запрос измерения мультиточечного объекта:

p: MULTIPOINT M(0 0 4, 2 1 1, 3 1 2, 4 2 4, 5 3 5, 7 2 7)

p.LocateAlong(4): MULTIPOINT M(0 0 4, 3 1 4)

p.LocateBetween(2,4): MULTIPOINT M(0 0 4, 2 1 2, 3 1 4)

p.LocateAlong(3): POINT M EMPTY — пустой объект

Дополнительные измерения

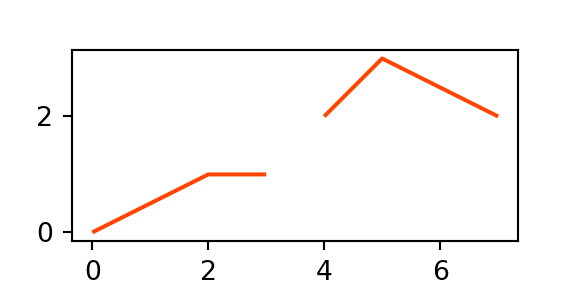

Запрос измерения линейного объекта :

l: MULTILINESTRING M((0 0 4, 2 1 1, 3 1 2), (4 2 4, 5 3 6))

l.LocateAlong(3): MULTIPOINT M(1.3 0.7 3)

l.LocateBetween(2,5): GEOMETRYCOLLECTION M(LINESTRING M(0 0 4,1.33 0.67 2),POINT M(3 1 2),LINESTRING M(4 2 4,4.5 2.5 5))

l.LocateAlong(0.5): POINT M EMPTY — пустой объект

Well-Known Binary (WKB)

Well-Known Binary (WKB) — компактное представление геометрического объекта в виде непрерывной последовательности байтов.

  • Позволяет обмениваться пространственными данными в бинарной форме

  • Реализуется путем представления геометрического объекта в виде последовательности чисел типов {Unsigned Integer, Double} и их сериализации в последовательность байтов

  • Для сериализации используется порядок байтов с большого (Big Endian) или малого (Little Endian) конца.

Unsigned Integer — \(32\)-битный (\(4\)-байтовый) тип данных, который представляет неотрицательные целые числа в диапазоне [0, 4 294 967 259]

Double — \(64\)-битный (\(8\)-байтовый) тип данных, который представляет числа с плавающей точкой двойной точности стандарта IEEE 754.

Коды геометрических типов

Тип XY XYZ XYM XYZM
GEOMETRY 0 1000 2000 3000
POINT 1 1001 2001 3001
LINESTRING 2 1002 2002 3002
POLYGON 3 1003 2003 3003
MULTIPOINT 4 1004 2004 3004
MULTILINESTRING 5 1005 2005 3005
MULTIPOLYGON 6 1006 2006 3006
GEOMETRYCOLLECTION 7 1007 2007 3007
\(\texttt{CIRCULARSTRING}^ \star\) 8 1008 2008 3008
\(\texttt{COMPOUNDCURVE}^\star\) 9 1009 2009 3009
\(\texttt{CURVEPOLYGON}^\star\) 10 1010 2010 3010

\(\star\) — зарезервированные типы

Коды геометрических типов

Тип XY XYZ XYM XYZM
MULTICURVE 11 1011 2011 3011
MULTISURFACE 12 1012 2012 3012
CURVE 13 1013 2013 3013
SURFACE 14 1014 2014 3014
POLYHEDRALSURFACE 15 1015 2015 3015
TIN 16 1016 2016 3016

Классы WKBGeometry

Базовые определения типов

// byte : 1 byte
// uint32 : 32 bit unsigned integer (4 bytes)
// double : double precision number (8 bytes)

Точки

Point {
  double x;
  double y;
}

PointZ {
  double x;
  double y;
  double z;
}

Определения используют синтаксис, похожий на язык программирования C.

PointM {
  double x;
  double y;
  double m;
}

PointZM {
  double x;
  double y;
  double z;
  double m;
}

Классы WKBGeometry

Линейные кольца

LinearRing {
  uint32 numPoints;
  Point points[numPoints];
}

LinearRingZ {
  uint32 numPoints;
  PointZ points[numPoints];
}

LinearRingM {
  uint32 numPoints;
  PointM points[numPoints];
}

LinearRingZM {
  uint32 numPoints;
  PointZM points[numPoints];
}

Порядок байтов

enum WKBByteOrder {
  wkbXDR = 0, // Big Endian
  wkbNDR = 1 // Little Endian
}

Порядок байтов определяет последовательность представления байтов в памяти компьютера:

  • Big Endian (BE) — от большего к меньшему

  • Littel Endian (LE) — от меньшего к большему

В современных компьютерах машинное слово \(64\)-битное и состоит из \(8\) байтов.

Endians

\(255 = 2^8 - 1\) — максимальное число, которое можно записать в один байт.

Произвольное число можно разложить по байтам:

\[ M = \sum_{i=0}^{n-1}A_i\cdot 256^i=A_0\cdot 256^0+A_1\cdot 256^1+A_2\cdot 256^2+\dots+A_{n-1}\cdot 256^{n-1}. \]

  • \(A_0,\dots,A_{n-1}\) — целые числа в диапазоне от \(0\) до \(255\)

  • \(A_0\) — младший (little) байт

  • \(A_{n-1}\) — старший (big) байт

Число \(11789422_{10}\) (\(\texttt{0x}\color{red}{\texttt{B3}}\color{green}{\texttt{E4}}\color{blue}{\texttt{6E}}_{16}\)) можно записать двумя способами:

\(\texttt{Big Endian}\) \(\color{red}{A_{n-1}}...\color{green}{A_1}\color{blue}{A_0} \rightarrow \color{red}{\texttt{1011 0011}}~\color{green}{\texttt{1110 0100}}~\color{blue}{\texttt{0110 1110}}\)
\(\texttt{Little Endian}\) \(\color{blue}{A_0}\color{green}{A_1}...\color{red}{A_{n-1}} \rightarrow \color{blue}{\texttt{0110 1110}}~\color{green}{\texttt{1110 0100}}~\color{red}{\texttt{1011 0011}}\)

IEEE 754 binary64

Число двойной точности записывается из трёх компонент:

Для конвертации из бинарной в десятичную форму используется соотношение:

\[ (-1)^s \cdot \bigg(1 + \frac{m}{2^{52}}\bigg) \cdot 2^{e-1023} \]

Порядок числа от \(10^{-307}\) до \(10^{307}\)
Точность, десятичных знаков 16

Классы WKBGeometry

WKBPoint {
  byte byteOrder;
  static uint32 wkbType = 1;
  Point point
}

WKBLineString {
  byte byteOrder;
  static uint32 wkbType = 2;
  uint32 numPoints;
  Point points[numPoints]
}

WKBPolygon {
  byte byteOrder;
  static uint32 wkbType = 3;
  uint32 numRings;
  LinearRing rings[numRings]
}
WKBTriangle {
  byte byteOrder;
  static uint32 wkbType = 17;
  uint32 numRings;
  LinearRing rings[numRings]
}

WKBPolyhedralSurface {
  byte byteOrder;
  static uint32 wkbType = 15;
  uint32 numPolygons;
  WKBPolygon polygons[numPolygons]
}

WKBTIN {
  byte byteOrder;
  static uint32 wkbType = 16;
  uint32 numPolygons;
  WKBPolygon polygons[numPolygons]
}

Классы WKBGeometry

WKBMultiPoint {
  byte byteOrder;
  static uint32 wkbType=4;
  uint32 numPoints;
  WKBPoint points[numPoints]
}

WKBMultiLineString {
  byte byteOrder;
  static uint32 wkbType = 5;
  uint32 numLineStrings;
  WKBLineString lineStrings[numLineStrings]
}

WKBMultiPolygon {
  byte byteOrder;
  static uint32 wkbType = 6;
  uint32 numPolygons;
  WKBPolygon polygons[numPolygons]
}
WKBGeometryCollection {
  byte byte_order;
  static uint32 wkbType = 7;
  uint32 numGeometries;
  WKBGeometry geometries[numGeometries]
}

WKBGeometry {
  Union {
    WKBPoint point;
    WKBLineString linestring;
    WKBPolygon polygon;
    WKBTriangle triangle
    WKBPolyhedralSurface polyhedralsurface;
    WKBTIN tin WKBMultiPoint mpoint;
    WKBMultiLineString mlinestring;
    WKBMultiPolygon mpolygon;
    WKBGeometryCollection
    collection;
  }
}

Пример

WKBPoint {
  byte byteOrder;
  static uint32 wkbType = 1;
  Point point
}
Point {
  double x;
  double y;
}
POINT (1.3 2.7)
Little Endian: 01 01000000 CDCCCCCCCCCCF43F 9A99999999990540
Big Endian x:  3FF4CCCCCCCCCCCD =
                  0 01111111111 0100 1100 1100 1100 1100 1100 1100
                                1100 1100 1100 1100 1100 1101
По основанию 10:  0    1023     1351079888211149
                 (s)   (e)      (m)

\[ (-1)^0 \cdot \bigg(1 + \frac{1351079888211149}{4 503 599 627 370 496} \bigg) \cdot 2^{1023-1023} = 1 \cdot (1 + 0.3) \cdot 2^0 = 1.3 \]

Что это?

01050000000200000001020000000200
000000000000000004409A9999999999
09409A99999999991540333333333333
20400102000000020000000000000000
002640666666666666E63F0000000000
0020400000000000001640

  • Определите тип и координаты данного объекта.

  • Представьте результат в формате WKT.

Подсказка

Данные представлены в шестнадцатеричной системе в формате Little Endian

Библиография

Самсонов Т. Е. Геоинформатика: курс лекций
